W ławach fundamentowych strzemiona często rozmieszcza się co 30–50 cm, ale nie jest to uniwersalna zasada ani wartość wynikająca automatycznie z normy. Ostateczny rozstaw musi określać projekt konstrukcyjny, ponieważ zależy od obciążeń budynku, warunków gruntowych i parametrów zbrojenia.
Co ile stosować strzemiona na fundament?

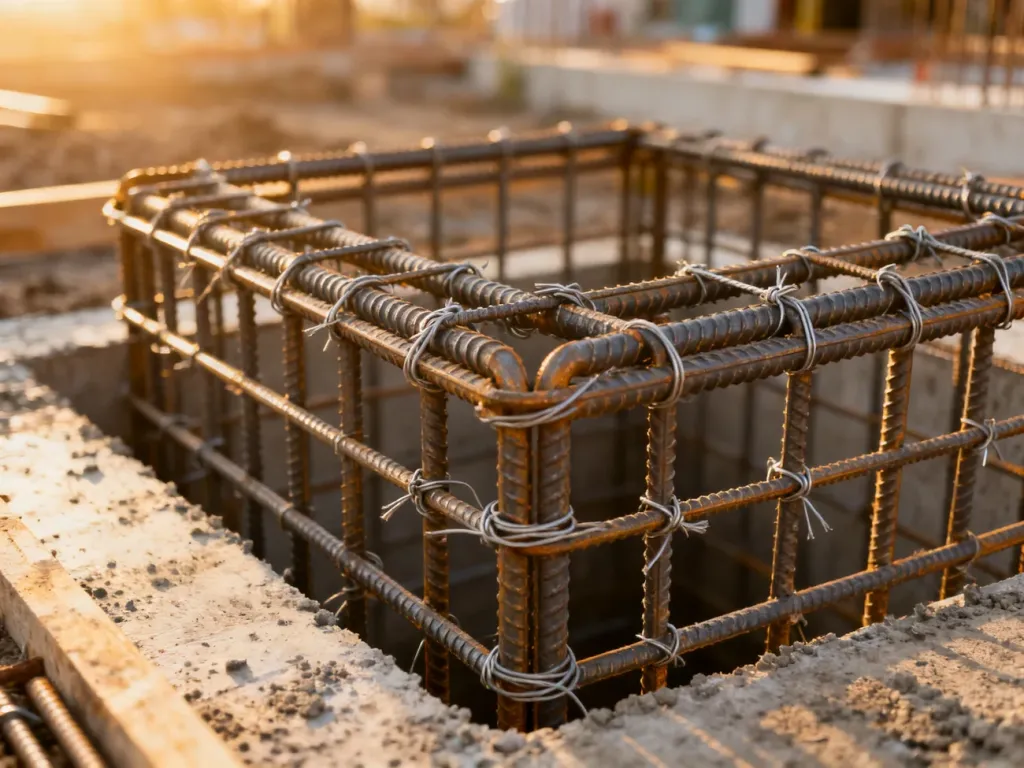

Strzemiona zbrojeniowe są poprzecznymi elementami, które obejmują pręty wzdłużne w zbrojeniu ławy fundamentowej. Utrzymują pręty w wymaganym położeniu, ograniczają ich przemieszczanie i pomagają przenosić siły ścinające. Dlatego ich rozstaw nie powinien być ustalany „na oko”.
W praktyce przy ławach fundamentowych często spotyka się rozstaw 30–50 cm. To jedynie zakres orientacyjny, a nie przepis pozwalający zastosować dowolną wartość w każdym budynku. Projekt może przewidywać mniejsze odległości, zwłaszcza gdy fundament przenosi duże obciążenia albo budynek powstaje na słabszym gruncie.
Nadrzędnym dokumentem jest projekt konstrukcyjny. To w nim powinny znaleźć się między innymi średnica prętów podłużnych, średnica strzemion, ich wymiary oraz dokładny rozstaw.
Od czego zależy rozstaw strzemion?
Projektant dobiera zbrojenie na podstawie obliczeń statycznych. Bierze pod uwagę nie tylko samą szerokość ławy, lecz także sposób przekazywania obciążeń na grunt i pracę całej konstrukcji. Na rozstaw wpływają przede wszystkim:
- Obciążenia budynku – ciężar ścian, stropów, dachu i wyposażenia może wymagać gęstszego zbrojenia.
- Warunki gruntowe – słabonośny lub niejednorodny grunt może zmienić wymagania dotyczące fundamentu.
- Klasa betonu – parametry betonu są uwzględniane razem z właściwościami stali i geometrią elementu.
- Średnica oraz układ prętów – rozstaw strzemion musi zapewniać stabilne położenie prętów wzdłużnych.
- Wymiary ławy i sposób jej obciążenia – inne wymagania mogą dotyczyć ławy pod ścianą nośną, a inne elementu pod słupem.
Strzemiona ograniczają ryzyko przesunięcia i wyboczenia prętów oraz wspomagają przenoszenie sił ścinających. Wymagania projektowe wynikają z zasad projektowania konstrukcji żelbetowych, między innymi z PN-EN 1992-1-1, czyli Eurokodu 2. Norma nie zastępuje jednak projektu konkretnego budynku. Podawana w opracowaniach zasada maksymalnego rozstawu równego 0,75h, gdzie h oznacza wysokość przekroju, nie może być traktowana jako samodzielna instrukcja wykonania każdej ławy fundamentowej. Ostateczne wymagania zależą od elementu i obliczeń.
Rozstaw z praktyki a wymóg projektowy
Poniższe zestawienie pokazuje różnicę między orientacyjną praktyką wykonawczą a wartością, którą należy przyjąć na budowie:
| Kategoria | Charakterystyka | Znaczenie |
|---|---|---|
| Typowy zakres spotykany przy ławach | Około 30–50 cm | Orientacja wykonawcza, która wymaga potwierdzenia w projekcie |
| Wymóg projektowy | Rozstaw wyznaczony indywidualnie | Wartość wiążąca dla danego fundamentu |
| Strefy większych oddziaływań | Możliwe lokalne zagęszczenie strzemion | Decyzja projektanta wynikająca z obliczeń |
Gotowe strzemiona gięte maszynowo zwykle zapewniają większą powtarzalność wymiarów niż elementy wykonywane ręcznie na placu budowy. Nie zmienia to jednak wymagań dotyczących średnicy stali, kształtu ani rozstawu. Sam fakt zastosowania prefabrykowanych strzemion nie oznacza, że można pominąć projekt.
Nie przyjmuj rozstawu 30–50 cm jako automatycznie bezpiecznego. Bez sprawdzenia dokumentacji nie da się potwierdzić, że taki układ spełni wymagania konkretnej ławy.
Co sprawdzić przed betonowaniem ławy?
Przed zamówieniem betonu zbrojenie powinno zostać porównane z dokumentacją i skontrolowane na miejscu. Sprawdź następujące elementy:
- Zgodność z projektem – porównaj układ zbrojenia, liczbę prętów i rozstaw strzemion z rysunkiem konstrukcyjnym.
- Średnicę stali – upewnij się, że pręty podłużne i strzemiona mają średnice wskazane w projekcie.
- Wymiary oraz położenie strzemion – sprawdź, czy obejmują właściwe pręty i zachowują zaprojektowaną geometrię.
- Rozstaw w całej ławie – zmierz odległości także w miejscach, w których zbrojenie mogło się przesunąć podczas montażu.
- Otulinę betonową – oceń, czy zbrojenie jest odsunięte od podłoża i deskowania zgodnie z projektem.
- Odbiór zbrojenia – przed betonowaniem poproś kierownika budowy o kontrolę i potwierdzenie prawidłowego wykonania.
Błędy popełnione przed zalaniem ławy betonem są trudne albo niemożliwe do skorygowania bez ingerencji w konstrukcję. Jeżeli rzeczywisty rozstaw różni się od projektu, nie zmieniaj go samodzielnie. Wątpliwości powinien rozstrzygnąć projektant konstrukcji lub kierownik budowy.
Najbezpieczniejsza odpowiedź brzmi więc: strzemiona w ławie fundamentowej często występują co 30–50 cm, lecz właściwy rozstaw zawsze wynika z projektu konstrukcyjnego i odbioru zbrojenia na budowie.
