Dach jętkowy stosuje się przy rozpiętości ścian zewnętrznych zwykle od 5 do 12 m. Konstrukcja klasyczna, bez dodatkowych podpór, sprawdza się do około 9 m. Przy większych wymiarach stosuje się dach jętkowy podparty – jednostolcowy albo dwustolcowy.
Od czego zależy rozpiętość dachu jętkowego?

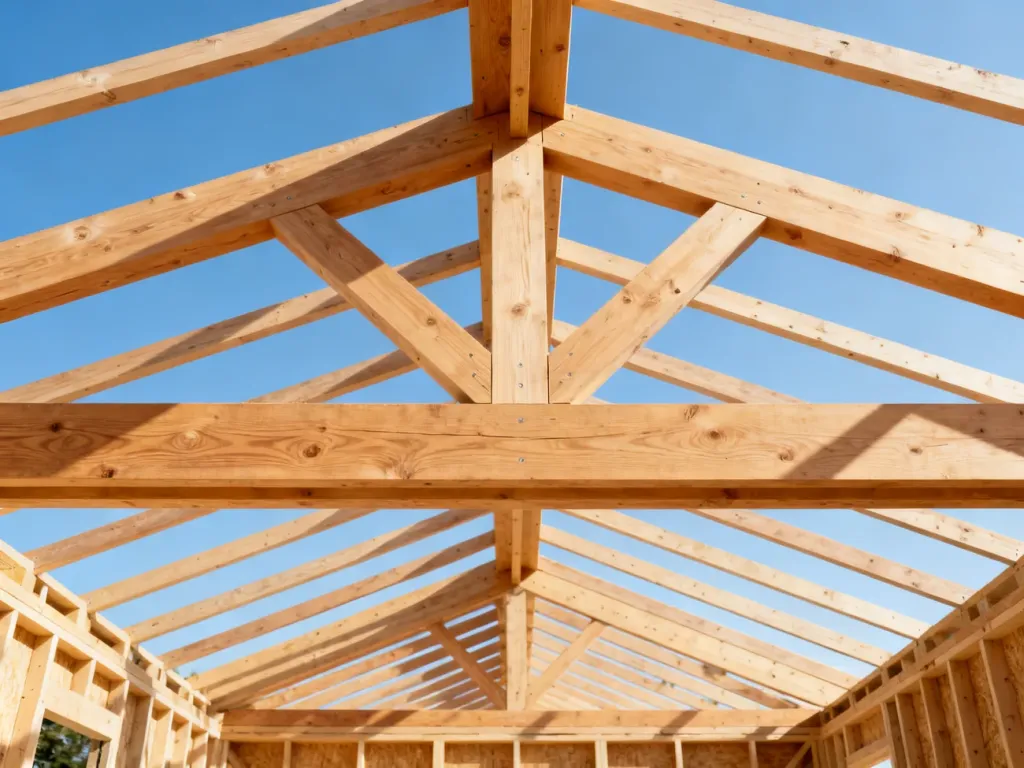

Dach jętkowy jest oparty na parach krokwi połączonych poziomą belką, czyli jętką. Element ten spina krokwie, ogranicza ich rozchodzenie się pod wpływem obciążeń i zwiększa sztywność całego wiązara. Dzięki temu konstrukcja może obejmować większą odległość między ścianami niż zwykła więźba krokwiowa.
W dolnej części krokwie opierają się na murłatach, które przekazują obciążenia na ściany nośne. W prostym dachu jętkowym jętki nie mają dodatkowego podparcia. Gdy stają się zbyt długie albo obciążenia są duże, stosuje się płatwie, słupy i ściany stolcowe.
Dach jętkowy do jakiej rozpiętości?
Poniższe wartości mają charakter orientacyjny i pokazują, kiedy zwykle przechodzi się od konstrukcji klasycznej do podpartej:
| Typ więźby | Zakres rozpiętości | Charakterystyka |
|---|---|---|
| Dach jętkowy klasyczny | do 9 m | Krokwie są połączone jętkami, ale konstrukcja nie ma dodatkowych ścian stolcowych. |
| Dach jętkowy jednostolcowy | około 7,5–10 m | Długie jętki są podparte jednym rzędem słupów połączonych płatwią. |
| Dach jętkowy dwustolcowy | do 12 m | Dwa rzędy słupów i płatwi ograniczają ugięcia oraz zwiększają nośność więźby. |
Zakresy częściowo się nakładają, ponieważ sama szerokość budynku nie przesądza jeszcze o wyborze rozwiązania. Przy rozpiętości około 7,5–9 m możliwe są różne warianty, zależnie od obciążeń, geometrii dachu i oczekiwanego układu poddasza. Rozpiętości przekraczającej 12 m nie należy traktować jako standardowej dla dachu jętkowego.
Konstrukcja klasyczna a stolcowa
W konstrukcji klasycznej jętka pracuje bez pośredniego podparcia. Takie rozwiązanie ma prostszy układ i pozwala zachować bardziej otwartą przestrzeń poddasza, ale wymaga właściwego doboru przekrojów krokwi i jętek. Orientacyjnie stosuje się je przy rozpiętościach do 9 m.
Dach jednostolcowy ma jeden rząd słupów podpierających płatew, a dach dwustolcowy – dwa takie rzędy. Ściany stolcowe przejmują część obciążeń z długich jętek i przekazują je na strop lub inne elementy nośne. Konstrukcja staje się bardziej rozbudowana, lecz pozwala obsłużyć większą rozpiętość, zwykle do 12 m.
Co jeszcze wpływa na dobór więźby?
Rozpiętość jest podstawowym parametrem, ale nie wystarcza do oceny bezpieczeństwa dachu. Na rozwiązanie konstrukcyjne wpływają także:
- Kąt nachylenia połaci – dachy jętkowe najczęściej projektuje się przy nachyleniu większym niż 35°, choć możliwy zakres zależy od konkretnego układu.
- Rodzaj pokrycia – dachówka ceramiczna lub cementowa obciąża więźbę bardziej niż blachodachówka, dlatego wymaga uwzględnienia większego ciężaru.
- Strefa śniegowa i wiatrowa – lokalne obciążenia atmosferyczne wpływają na przekroje elementów, rozstaw wiązarów i potrzebę dodatkowych podpór.
- Układ poddasza – słupy i płatwie mogą ograniczać swobodę aranżacji, ale czasem są konieczne dla uzyskania wymaganej nośności.
Znaczenie mają również jakość i wilgotność drewna, sposób połączenia jętek z krokwiami oraz rozwiązania usztywniające połacie i ściany stolcowe. Cięższe pokrycie nie wyklucza dachu jętkowego, lecz musi zostać uwzględnione w obliczeniach.
Orientacyjna rozpiętość nie zastępuje projektu konstrukcyjnego. Dla każdego budynku konstruktor powinien sprawdzić schemat statyczny więźby, obciążenie śniegiem i wiatrem, ciężar pokrycia, ugięcia oraz sposób przekazania sił na ściany i strop. Zmiana liczby podpór, przekrojów drewna albo rodzaju pokrycia również wymaga konsultacji z konstruktorem.
Dach jętkowy jest rozwiązaniem elastycznym, lecz granica 12 m nie oznacza automatycznej możliwości zastosowania tej więźby w każdym budynku. O bezpieczeństwie decyduje projekt statyczny dopasowany do konkretnej geometrii, materiałów i warunków lokalnych.
