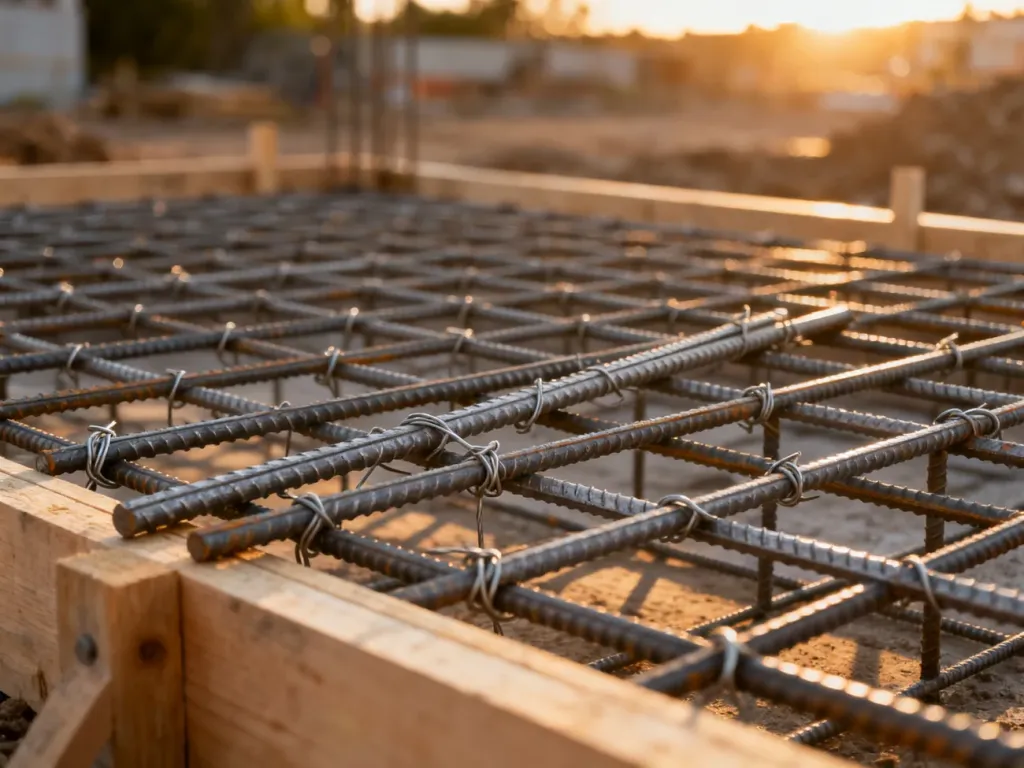

Zbrojenie ław fundamentowych tworzy stalowy szkielet, który przejmuje naprężenia rozciągające i ogranicza ryzyko pękania betonu przy nierównomiernym osiadaniu gruntu. O średnicy, liczbie i układzie prętów zawsze decyduje projekt konstrukcyjny. Przy wykonywaniu trzeba szczególnie dopilnować otuliny betonowej, ciągłości zbrojenia, narożników i zakładów.
Dlaczego ławy fundamentowe się zbroi?
Beton dobrze przenosi ściskanie, ale jego odporność na rozciąganie jest niewielka. Ława może być zginana wzdłuż swojej długości, ponieważ grunt nie zawsze ma jednakowe właściwości pod całym budynkiem, a obciążenia przekazywane przez ściany również mogą się różnić. Stal zbrojeniowa przejmuje wtedy siły rozciągające, z którymi sam beton radzi sobie słabo.
W typowym szkielecie znajdują się podłużne pręty główne oraz strzemiona, które utrzymują je w ustalonym położeniu. Takie zbrojenie może być nośne, czyli dobrane na podstawie obliczeń, albo konstrukcyjne i ograniczające ryzyko zniszczeń w sytuacjach trudnych do przewidzenia, na przykład przy wymyciu części gruntu. Nie oznacza to jednak, że można dobrać je bez dokumentacji. Projekt konstrukcyjny jest nadrzędny wobec ogólnych porad i praktyki wykonawczej.
Co przygotować przed rozpoczęciem prac?
Przed montażem sprawdź rysunki konstrukcyjne, warunki gruntowe, przebieg instalacji oraz rzędne posadowienia. Do wykonania i kontroli zbrojenia potrzebne są:
- Materiały – pręty żebrowane lub gładkie zgodne z projektem, strzemiona, drut wiązałkowy i atestowane podkładki dystansowe.
- Narzędzia – giętarka do prętów, obcęgi, miarka, poziomica oraz narzędzia do wyznaczania osi i poziomu wykopu.
- Sprzęt do betonowania – wibrator wgłębny, jeśli przewiduje go technologia betonowania, oraz wyposażenie do wyrównania mieszanki.
- Ochrona osobista – rękawice, okulary i obuwie zabezpieczające przed ostrymi końcami prętów.
Pręty powinny być wolne od ziemi, oleju, smaru i innych substancji pogarszających przyczepność betonu. Lekki nalot powierzchniowy nie jest tym samym co łuszcząca się korozja, ale stal w złym stanie należy wymienić po konsultacji z kierownikiem budowy.
Jak zbroić ławy fundamentowe krok po kroku?
Dokładna kolejność może zależeć od technologii przyjętej w projekcie. Typowy montaż przebiega następująco:
- Przygotuj wykop – usuń humus, wyrównaj dno i sprawdź jego poziom oraz wymiary. Wykop nie może być rozluźniony ani zanieczyszczony osypującym się gruntem. Jeżeli dokumentacja to przewiduje, wykonaj warstwę chudego betonu. Oddziela ona właściwą mieszankę od gruntu i ułatwia utrzymanie położenia zbrojenia.
- Wyznacz osie i wysokość – przenieś położenie ław z projektu, kontrolując szerokość, głębokość i rzędne. Stały punkt odniesienia, na przykład reper, pomaga uniknąć błędów wysokościowych.
- Ułóż dystanse – rozmieść je na przygotowanym podłożu przed wstawieniem szkieletu. Muszą być przeznaczone do pracy z betonem i mieć wysokość zapewniającą wymaganą otulinę. Nie zastępuj ich kawałkami cegieł, drewna ani przypadkowymi odpadami.
- Zmontuj szkielet – ułóż podłużne pręty zgodnie z rysunkiem, a następnie połącz je ze strzemionami drutem wiązałkowym. Strzemiona stabilizują pręty podczas układania i betonowania, ale ich rozstaw oraz średnica muszą wynikać z projektu.
- Ustaw zbrojenie na dystansach – szkielet powinien być odsunięty od dna, boków i górnej powierzchni ławy. Sprawdź, czy nie opiera się bezpośrednio na gruncie oraz czy po wejściu pracowników lub podaniu betonu nie zmieni położenia.
- Wykonaj narożniki i skrzyżowania ław – proste pręty nie powinny kończyć się w narożniku. Ciągłość uzyskuje się przez zastosowanie prętów wygiętych w kształt litery L, odpowiednio zagiętych prętów głównych albo dodatkowych elementów zgodnych z projektem. Połączenie musi zapewnić zakotwienie w obu kierunkach, a nie tylko zetknięcie prętów.
- Wykonaj zakłady – gdy prętów nie da się ułożyć jako ciągłych, połącz je na długości określonej w dokumentacji. Zakłady rozmieszczaj zgodnie z projektem i wiąż drutem, aby pręty nie przesuwały się podczas betonowania. Nie skracaj ich samodzielnie.
- Sprawdź całość przed betonowaniem – po odbiorze zbrojenia można układać mieszankę betonową. Beton trzeba zagęścić tak, aby dokładnie wypełnił przestrzeń wokół prętów, bez przestawienia szkieletu.
Jeśli ławy będą połączone z żelbetowymi ścianami fundamentowymi, startery i ich zakotwienie również muszą odpowiadać projektowi. Przy słabym lub niejednorodnym podłożu nie wolno zastępować obliczeń rozwiązaniami spotykanymi na innych budowach.
Najważniejsze parametry zbrojenia
W materiałach wykonawczych spotyka się często cztery podłużne pręty o średnicy 12–16 mm oraz strzemiona o średnicy około 4–6 mm. Są to wartości spotykane w praktyce, a nie uniwersalny schemat dla każdej ławy. Obciążenia budynku, szerokość i wysokość ławy, warunki gruntowe oraz sposób połączenia z dalszą konstrukcją mogą wymagać innego rozwiązania.
| Parametr | Zalecenie | Dlaczego to ważne? |
|---|---|---|
| Otulina betonowa | Co najmniej 50 mm, jeśli tak przyjęto w projekcie | Chroni stal przed wilgocią i korozją oraz zapewnia jej współpracę z betonem. |
| Zakłady prętów | Długość z projektu. W materiałach wykonawczych spotyka się około 40–50 cm, lecz nie jest to wartość uniwersalna. | Zapewniają przekazanie sił między łączonymi odcinkami zbrojenia. |
| Czystość stali | Pręty bez ziemi, tłuszczu, bitumu i łuszczącej się rdzy | Zabrudzenia osłabiają przyczepność betonu do stali. |
Otulina nie jest pustą przestrzenią wokół prętów, lecz warstwą betonu od zewnętrznej powierzchni ławy do najbliższej powierzchni stali. Dystanse muszą więc utrzymać zbrojenie także przy bokach. Betonowanie bezpośrednio w gruncie zwiększa ryzyko utraty zaczynu cementowego i powstania porowatej strefy przy prętach. Jeżeli projekt nie przewiduje takiego rozwiązania, lepiej wykonać podkład z chudego betonu albo zastosować deskowanie.
Na co uważać?
Niektóre błędy są niewidoczne po zalaniu ławy, ale mogą zmniejszyć jej trwałość lub nośność. Najczęściej problem powodują:
- Brak dystansów – pręty leżą na gruncie albo dotykają deskowania, więc nie mają wymaganej otuliny.
- Przerwanie zbrojenia w narożnikach – pręty są tylko docięte i stykają się bez prawidłowego zakotwienia.
- Zbyt krótkie zakłady – połączenie nie zapewnia wymaganej długości przekazywania sił.
- Zanieczyszczona lub łuszcząca się stal – beton nie wiąże się z nią prawidłowo.
- Betonowanie wprost do osypującego się wykopu – ziemia miesza się z mieszanką, a przy powierzchni gruntu może zabraknąć zwartego betonu.
- Przestawienie szkieletu podczas betonowania – wibrator, pompa lub pracownicy mogą zmienić położenie prętów i otulinę.
Nie zmieniaj średnic, liczby prętów ani rozstawu strzemion na podstawie oszczędności materiału. Jeżeli projekt jest niejasny albo warunki gruntowe różnią się od założeń, decyzję powinien podjąć projektant lub kierownik budowy.
Kontrola przed betonowaniem
Przed zamówieniem betonu sprawdź razem z kierownikiem budowy następujące punkty:
- Czy układ, średnice, liczba i klasy stali odpowiadają projektowi?
- Czy szkielet ma wymaganą otulinę od dna oraz boków ławy?
- Czy strzemiona i wiązania utrzymują pręty w stabilnym położeniu?
- Czy narożniki, skrzyżowania i zakłady mają prawidłowe połączenia oraz zakotwienie?
- Czy pręty są oczyszczone z ziemi, tłuszczu i luźnej rdzy?
- Czy uziom fundamentowy lub bednarka zostały wykonane i połączone zgodnie z projektem instalacji?
- Czy wykop, podkład i deskowanie są stabilne, a do mieszanki nie dostanie się grunt?
Dopiero po pozytywnym odbiorze zbrojenia można przystąpić do betonowania. Odbiór i ewentualne uwagi powinny zostać odnotowane zgodnie z zasadami prowadzenia budowy. Przy fundamencie domu koszt dodatkowych prętów jest niewielki w porównaniu ze skutkami naprawy błędnie wykonanej konstrukcji, ale o zakresie zbrojenia zawsze rozstrzyga dokumentacja konstrukcyjna, a nie sam rachunek materiałów.
