Mur oporowy zatrzymuje ziemię na skarpie i przejmuje poziome parcie gruntu oraz wody. Dlatego nie jest zwykłym ogrodzeniem ani dekoracją. Bez projektu konstruktora, właściwego fundamentu i drożnego odwodnienia nawet niewielka konstrukcja może się przesunąć, przechylić albo pęknąć.
Kiedy potrzebny jest mur oporowy?
Mur oporowy stosuje się tam, gdzie trzeba utrzymać różnicę poziomów terenu. Może zabezpieczać skarpę przed osuwaniem, stabilizować taras lub schody, a także tworzyć podwyższone rabaty i tarasowy układ ogrodu. Konstrukcja przejmuje siły poziome wywołane przez grunt, a często także przez wodę opadową i gruntową.
O tym, czy dany obiekt jest murem oporowym, decyduje jego funkcja. Jeżeli betonowa podstawa ogrodzenia jednocześnie zatrzymuje ziemię, nie można traktować jej wyłącznie jako fundamentu ogrodzenia. W takim przypadku najważniejsza jest funkcja oporowa, a nie wysokość czy wygląd konstrukcji.
Brak odpływu wody to jedna z najczęstszych przyczyn uszkodzeń murów oporowych. Ciężka, nasiąknięta gleba wywiera znacznie większe parcie niż grunt suchy.
Jakie formalności trzeba spełnić?
W świetle Prawa budowlanego konstrukcja oporowa jest budowlą. Budowa muru oporowego wymaga więc co do zasady pozwolenia na budowę. Dotyczy to także niewielkiego murku, jeżeli jego podstawowym zadaniem jest zabezpieczenie gruntu.
Nie należy mylić go z ogrodzeniem. Budowa ogrodzenia o wysokości do 2,2 m może nie wymagać pozwolenia ani zgłoszenia, ale zwolnienie dotyczące ogrodzeń nie obejmuje konstrukcji, która pełni funkcję oporową. Odległość muru od granicy działki nie zmienia tej kwalifikacji.
Przed rozpoczęciem robót sprawdź w urzędzie właściwym dla lokalizacji inwestycji aktualne wymagania proceduralne. Przygotowanie dokumentacji zwykle obejmuje:
- aktualną mapę do celów projektowych,
- projekt zagospodarowania działki lub terenu,
- projekt konstrukcyjny wykonany przez osobę z odpowiednimi uprawnieniami,
- opinię geotechniczną lub dokumentację badań podłoża, gdy wymagają tego warunki gruntowo-wodne,
- decyzję o pozwoleniu na budowę wraz z wymaganymi załącznikami.
Projekt powinien uwzględniać między innymi wysokość i długość muru, rodzaj gruntu, poziom wód, obciążenia przy krawędzi skarpy, sposób posadowienia, zbrojenie, dylatacje oraz odwodnienie. Wzniesienie konstrukcji bez wymaganej decyzji może zostać uznane za samowolę budowlaną i prowadzić do postępowania naprawczego, a w skrajnym przypadku do nakazu rozbiórki.
Z czego zbudować mur oporowy?
Materiał dobiera się do wysokości konstrukcji, obciążenia, rodzaju gruntu, warunków wodnych i planowanego wyglądu. Niski murek ogrodowy może powstać z kamienia, drewna, gazonów lub gabionów. Przy większej różnicy poziomów najczęściej potrzebna jest konstrukcja żelbetowa albo zaprojektowane prefabrykaty typu L.
| Materiał | Zastosowanie | Trwałość | Trudność wykonania |
|---|---|---|---|
| Beton lub żelbet | Większe różnice poziomów i duże parcie gruntu | Wysoka przy prawidłowym projekcie i odwodnieniu | Duża, potrzebne są szalunki, zbrojenie i sprzęt |
| Kamień naturalny | Niskie murki, także w formie suchego muru | Dobra, zależna od ułożenia i podłoża | Średnia lub duża, wymaga dobrego dopasowania kamieni |
| Gabiony | Małe i średnie skarpy oraz aranżacje ogrodowe | Dobra, zależna od zabezpieczenia koszy | Umiarkowana, montaż koszy jest prosty, lecz wypełnienie bywa ciężkie |
| Drewno | Niewielkie różnice poziomów i lekkie konstrukcje ogrodowe | Niższa, wymaga impregnacji i ochrony przed wilgocią | Mała, ale zakres zastosowania jest ograniczony |

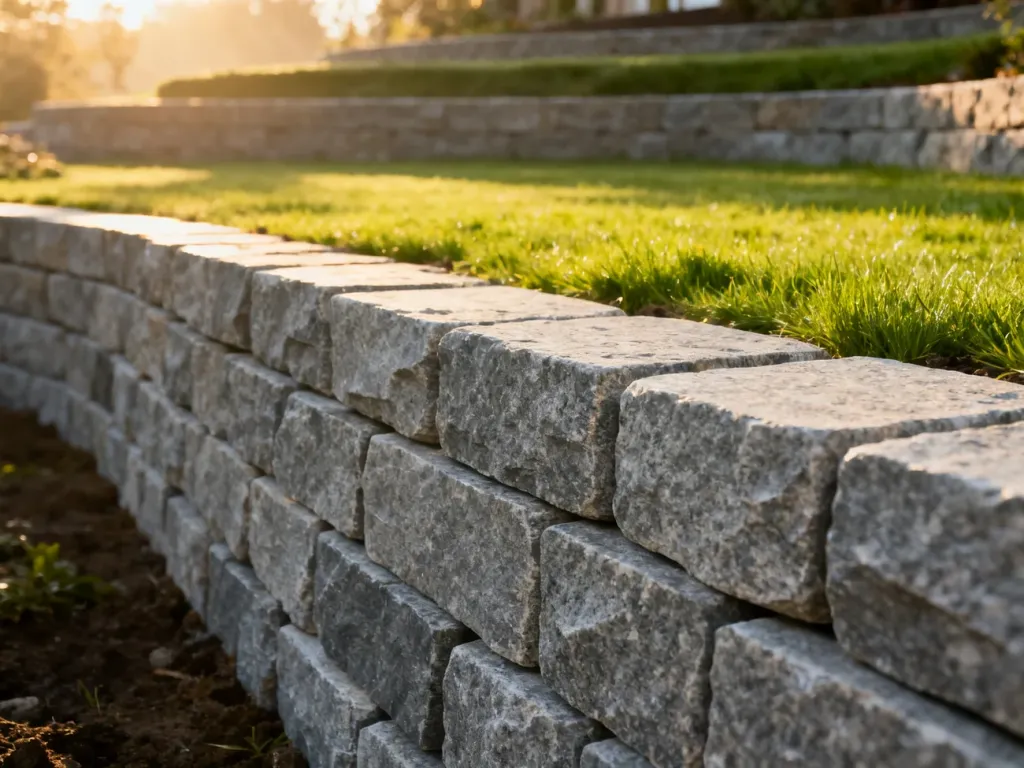

Suchy murek z kamienia zwykle stosuje się przy niewielkiej wysokości, często do około 60 cm. Kamienie powinny mieć płaskie powierzchnie, a część elementów należy ułożyć w głąb skarpy, aby połączyć konstrukcję z gruntem. Przy większej wysokości rośnie ryzyko utraty stateczności.
Gabiony przepuszczają wodę przez wypełnienie, ale nie zwalnia to z zaprojektowania całego odwodnienia. Koszt zależy od ceny koszy, rodzaju kamienia i transportu. Drewno jest szybkie w montażu, lecz nie powinno być wybierane do wysokich, silnie obciążonych skarp.
Prefabrykaty typu L skracają czas wykonania, ale ich wielkość, rozstaw i sposób posadowienia powinny wynikać z projektu oraz analizy obciążeń. Nie są rozwiązaniem, które można dobrać wyłącznie na podstawie wysokości widocznej części elementu.
Dlaczego fundament i drenaż są tak ważne?
Na mur działa nie tylko ciężar gruntu, lecz także jego parcie boczne. Woda zgromadzona za ścianą tworzy parcie hydrostatyczne, które może gwałtownie wzrosnąć po intensywnych opadach. Jeżeli woda nie ma ujścia, konstrukcja jest wypychana do przodu, a grunt może zostać wypłukany spod fundamentu.
Na gruntach przepuszczalnych woda łatwiej przesiąka, ale również wtedy trzeba ocenić jej kierunek odpływu. Na gruntach spoistych, takich jak glina, warstwa odsączająca i rura drenarska są szczególnie istotne. Odpływ należy skierować do konkretnego odbiornika, na przykład studni chłonnej, zbiornika na deszczówkę, systemu retencyjnego albo innego rozwiązania dopuszczonego w danym miejscu.
System odwodnienia powinien obejmować:
- warstwę odsączającą z żwiru lub tłucznia po stronie gruntu,
- rurę albo sączki drenarskie u podstawy muru, zabezpieczone przed zamuleniem,
- geowłókninę oddzielającą grunt spoisty od kruszywa filtracyjnego,
- kontrolowany odpływ do studni chłonnej, zbiornika lub innego odbiornika wody.
Fundament musi mieć szerokość i głębokość wynikającą z obliczeń. W konstrukcjach narażonych na działanie mrozu posadowienie oraz materiał należy dobrać do lokalnych warunków przemarzania. Nie ma jednej głębokości właściwej dla każdego muru. Przy projektowaniu bierze się pod uwagę między innymi rodzaj gruntu, kąt tarcia wewnętrznego, poziom wód, geometrię ściany i obciążenia przy skarpie.
Długie konstrukcje wymagają dylatacji ograniczających naprężenia termiczne i skurczowe. Ich rozstaw nie powinien być przyjmowany automatycznie. Dla typowych murów o grubości do około 60 cm w materiale źródłowym wskazywane są odcinki do około 8 m, ale ostateczne rozwiązanie musi określić projektant. W murach murowanych spotyka się także mniejsze rozstawy, na przykład około 5 m.
Jak zbudować mur żelbetowy krok po kroku?
Poniższa kolejność dotyczy muru żelbetowego. Wysokiej konstrukcji nie należy wykonywać według ogólnego schematu bez dokumentacji, ponieważ wymiary, klasa betonu, zbrojenie i sposób odwodnienia zależą od obliczeń.
- Wykonaj wykop i przygotuj podłoże. Usuń humus, rozluźniony grunt oraz odspojone bryły ziemi. Wykop prowadź do poziomu określonego w projekcie. Jeżeli potrzebna jest podbudowa grubsza niż 30 cm, zagęszczaj ją warstwami nie grubszymi niż 30 cm.
- Ułóż i zagęść podbudowę. Zastosuj kruszywo przewidziane w dokumentacji. Mechaniczne zagęszczenie ogranicza późniejsze osiadanie fundamentu i nierównomierną pracę konstrukcji.
- Wylej warstwę chudego betonu. Na przygotowanej podbudowie wykonuje się zwykle warstwę betonu C8/10 o grubości do około 10 cm. Jej powierzchnia powinna znaleźć się na poziomie dolnej części podstawy muru.
- Wykonaj deskowanie i zbrojenie podstawy. Szalunek musi zachować geometrię z projektu. Zbrojenie układa się z zachowaniem wymaganej otuliny, czyli odległości prętów od powierzchni betonu. Dla elementów stykających się z gruntem źródłowy materiał wskazuje co najmniej 5 cm otuliny, o ile projekt nie wymaga innego rozwiązania.
- Zabetonuj część poziomą. Mieszankę układaj zgodnie z technologią przewidzianą dla danego betonu i zagęszczaj wibratorem wgłębnym. Nie wolno dopuścić do segregacji składników ani powstawania pustek.
- Przygotuj część pionową. Po uzyskaniu przez podstawę wymaganej wytrzymałości wykonaj deskowanie i zamontuj zbrojenie pionowej ściany. Sprawdź pion, wymiary oraz zabezpieczenie prętów. Przerwę roboczą między podstawą a ścianą trzeba uszczelnić rozwiązaniem przewidzianym w projekcie.
- Zabetonuj ścianę i ją zawibruj. Betonuj w sposób ograniczający przerwy technologiczne. Staranna wibracja jest potrzebna, aby mieszanka wypełniła przestrzeń wokół zbrojenia i nie pozostawiła raków.
- Zdemontuj deskowanie i pielęgnuj beton. Po rozszalowaniu sprawdź lico muru i uzupełnij ewentualne ubytki odpowiednią zaprawą. Beton chroni się przed zbyt szybkim wysychaniem, a w zależności od pogody pielęgnacja może trwać około 6–8 dni.
- Wykonaj hydroizolację od strony gruntu. Zabezpiecz wszystkie powierzchnie, które będą stykały się z wilgotnym gruntem. Rodzaj powłoki i sposób przygotowania podłoża powinien odpowiadać projektowi oraz systemowi producenta.
- Ułóż drenaż i zasyp konstrukcję. Po stronie skarpy wykonaj warstwę filtracyjną, ułóż rurę drenarską i zapewnij odpływ do studni chłonnej, zbiornika lub innego zaplanowanego odbiornika. Zasypuj etapami, bez uszkodzenia izolacji i rur.
- Ukształtuj teren po osiągnięciu wymaganej wytrzymałości. Nie obciążaj świeżego muru i nie zasypuj go przed terminem wskazanym w dokumentacji. W typowych warunkach pełną wytrzymałość betonu przyjmuje się orientacyjnie po 28 dniach, ale decydują warunki dojrzewania i wymagania projektu.
Klasa betonu, na przykład C16/20, C20/25 lub C25/30, nie powinna być wybierana wyłącznie na podstawie poradnika. Projektant dobiera ją do geometrii muru, obciążeń i środowiska pracy konstrukcji. Podobnie nie należy samodzielnie ustalać średnicy ani rozstawu prętów zbrojeniowych.
Jak połączyć funkcję z estetyką?
Po wykonaniu konstrukcji żelbetowej można pozostawić beton jako surowe lico, zastosować tynk, płytki kamienne, klinkier albo okładzinę imitującą kamień. Okładzinę trzeba uwzględnić już na etapie projektu, ponieważ dodatkowa warstwa zwiększa ciężar i może wymagać wysunięcia podstawy muru.
W szczelinach suchego muru, w gazonach i na górnej krawędzi skarpy można posadzić rośliny okrywowe lub skalne. Roślinność ogranicza erozję, ale nie zastępuje drenażu ani obliczeń konstrukcyjnych. Podczas podlewania używaj rozproszonego strumienia, aby nie wypłukiwać ziemi spomiędzy kamieni.
Co sprawdzić przed rozpoczęciem prac?
Mur oporowy można wykonać bezpiecznie tylko wtedy, gdy jego funkcję, technologię i odwodnienie potraktujesz jako jeden system. Przed rozpoczęciem robót sprawdź:
- czy masz projekt konstrukcyjny i wymagane pozwolenie na budowę,
- czy rozpoznano grunt, poziom wód i obciążenia przy krawędzi skarpy,
- czy fundament oraz materiały są dostosowane do mrozu i warunków wodnych,
- czy drenaż ma warstwę filtracyjną, rurę oraz konkretny odbiornik wody.
Przy niskich murkach ogrodowych można rozważyć kamień, gabiony lub drewno, ale ich zastosowanie ma ograniczenia wysokościowe i obciążeniowe. Przy większej skarpie bezpieczniejszym rozwiązaniem będzie projektowany mur żelbetowy albo dobrane obliczeniowo prefabrykaty typu L. Największe oszczędności przynosi nie pominięcie fundamentu czy drenażu, lecz ograniczenie ryzyka późniejszych napraw.
Artykuł dotyczący wymogów formalnych ma charakter informacyjny. Przed rozpoczęciem robót sprawdź aktualne przepisy i skonsultuj inwestycję z uprawnionym projektantem oraz właściwym organem administracji architektoniczno-budowlanej.
