Strop Teriva wykonuje się jako system gęstożebrowy z belek kratownicowych, pustaków wypełniających, zbrojenia i nadbetonu. O kolejności prac, liczbie podpór, rozstawie belek oraz rodzaju zbrojenia decyduje projekt konstrukcyjny. Ogólna instrukcja nie zastępuje dokumentacji ani odbioru przez osobę z uprawnieniami budowlanymi.
Czym jest strop Teriva?
Teriva to strop gęstożebrowy, w którym belki kratownicowe są elementami nośnymi, a pustaki stropowe jedynie wypełniają przestrzenie między nimi. Całość zostaje zespolona przez betonowe żebra, wieńce, zbrojenie uzupełniające i nadbeton.
Dobór odmiany systemu zależy od rozpiętości w świetle podpór, przewidywanych obciążeń, układu ścian oraz danych zawartych w projekcie. Nie należy samodzielnie zamieniać stropu monolitycznego na Terivę ani wybierać innego wariantu bez zgody projektanta konstrukcji.
Jak przygotować się do montażu?
Przed rozpoczęciem prac trzeba sprawdzić rysunki konstrukcyjne, zestawienie materiałów i sposób oparcia stropu. Szczególnej kontroli wymagają ściany nośne, podciągi, otwory, miejsca występowania ścianek działowych oraz poziom podpór.
Podpory montażowe ustawia się zgodnie z projektem i instrukcją konkretnego systemu. Muszą być stabilne, wypoziomowane oraz ustawione pod węzłami pasa dolnego kratownicy. W stropach o większej rozpiętości projekt może przewidywać wykonanie strzałki odwrotnej ugięcia. Nie wolno zastępować tych wytycznych przypadkowym rozstawem stempli.
Orientacyjna liczba podpór spotykana w instrukcjach systemowych wygląda następująco, ale zawsze wymaga potwierdzenia w dokumentacji:
| Rozpiętość w świetle podpór | Typowa liczba podpór montażowych | Co trzeba sprawdzić |
|---|---|---|
| Do 4 m | 1 | Poziom i stabilność podparcia |
| 4–6 m | 2 | Rozstaw podpór i strzałkę odwrotną |
| 6–8 m | 3 | Podparcie każdej belki zgodnie z projektem |
Przed dostawą materiałów należy przygotować także:
- belki kratownicowe i pustaki właściwego wariantu Teriva
- stemple lub podpory systemowe oraz elementy do ich usztywnienia
- stal zbrojeniową wieńców, żeber, podpór i nadbetonu
- pomosty robocze, drut wiązałkowy, dystanse i sprzęt do betonowania
- beton o klasie i konsystencji określonej w projekcie

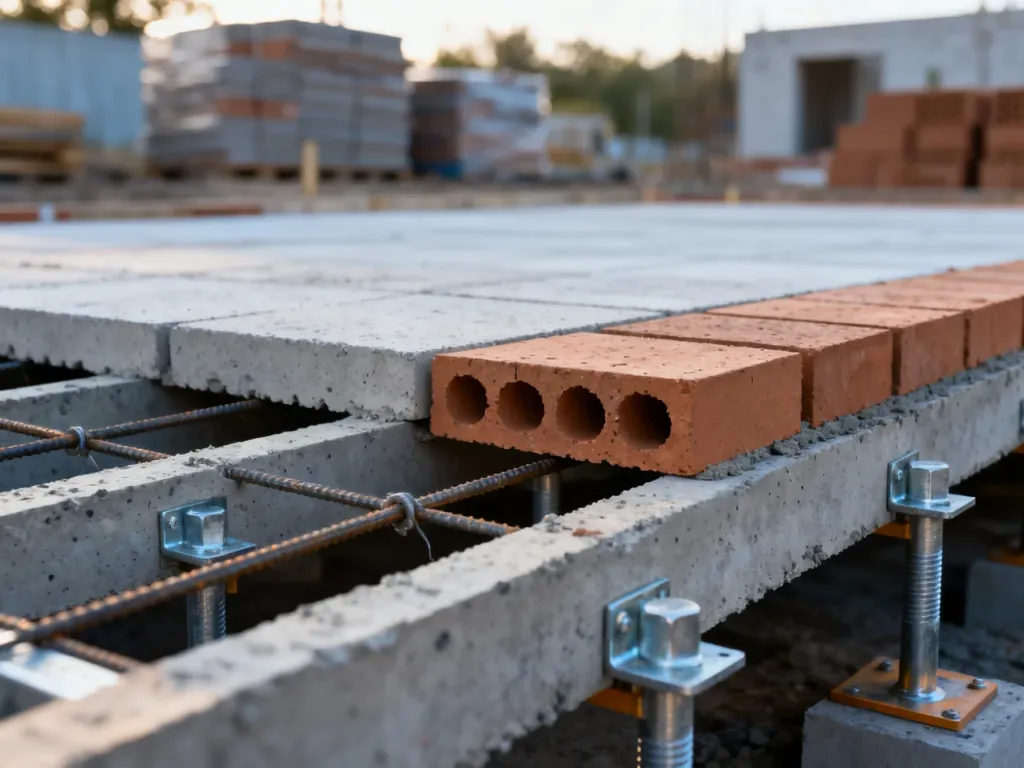

Strop Teriva – jak wykonać krok po kroku?
- Sprawdź podpory stałe. Ściany, podciągi i inne miejsca oparcia muszą mieć właściwy poziom oraz nośność. Belki powinny opierać się na murze na długości określonej w projekcie. W typowych rozwiązaniach minimalne oparcie wynosi 100 mm, ale decydujące są dokumentacja i instrukcja danego systemu.
- Ustaw podpory montażowe. Rozmieść je pod węzłami dolnego pasa kratownicy, wypoziomuj i zabezpiecz przed przesunięciem. Jeżeli projekt przewiduje odwrotne ugięcie, ustaw je przed ułożeniem belek, zgodnie z podaną wartością.
- Ułóż belki kratownicowe. Belki rozmieszcza się według osiowego rozstawu systemu, często 60 cm albo 45 cm. Rozstaw można wstępnie kontrolować, wkładając pustak między belki przy ich końcach, lecz nie zastępuje to pomiaru z dokumentacji.
- Ułóż pustaki przy podporach. Najpierw wykonuje się dwa rzędy pustaków przy podporach stropu. Pozwala to sprawdzić rozstaw belek i stabilność układu przed wypełnieniem całego pola.
- Wypełnij pola pustakami. Pustaki układa się w jednym kierunku, prostopadle do belek. Ich czoła przy wieńcach, podciągach i żebrach rozdzielczych należy zamknąć zgodnie z rozwiązaniem systemowym. Pustaki nie mogą pełnić funkcji podpór ani być używane jako kliny.
- Wykonaj wzmocnienia przy ścianach i ściankach. Ścianki działowe równoległe do belek wymagają rozwiązania przewidzianego przez konstruktora, na przykład zagęszczenia belek albo wykonania ukrytego żebra żelbetowego. Nie wolno ustawiać ciężkiej ścianki bezpośrednio na przypadkowym pasie pustaków.
- Wykonaj wieńce żelbetowe. Wieńce prowadzi się na obrzeżach stropu i w miejscach wskazanych w projekcie. Ich przekrój, liczba prętów, średnice, strzemiona i otulina muszą wynikać z dokumentacji. Wieńce betonuje się razem ze stropem.
- Wykonaj żebra rozdzielcze. Przy większych rozpiętościach projekt przewiduje co najmniej jedno żebro rozdzielcze, zwykle w środku rozpiętości. Przy dwóch żebrach ich rozmieszczenie wiąże się z podziałem przęsła na części. Typowe rozwiązania przewidują szerokość około 70–120 mm i zbrojenie z prętów podłużnych, lecz ostateczne wymiary podaje projekt.
- Ułóż zbrojenie podporowe. Zbrojenie to wzmacnia strefy nad podporami i powinno zostać wykonane na wszystkich podporach przewidzianych przez projekt, także wewnętrznych. Siatki lub kosze zbrojeniowe trzeba połączyć z wieńcami i zachować wymaganą otulinę.
- Ułóż siatki zbrojenia nadbetonu. Siatki muszą mieć określoną średnicę prętów, rozstaw oczek i zakotwienie w wieńcach. Należy zastosować dystanse, aby zbrojenie znalazło się na właściwej wysokości, a nie leżało bezpośrednio na pustakach.
Ostrzeżenie: po pustakach nie należy chodzić ani transportować betonu bez pomostów roboczych. Deski lub pomosty układa się tak, aby obciążenie przekazywało się na belki i podpory, a nie na kruche elementy wypełniające. Pustak pęknięty, przesunięty albo użyty jako klin powinien zostać wymieniony.
Jak poprawnie zabetonować strop?
Betonowanie rozpoczyna się dopiero po sprawdzeniu belek, pustaków, podpór, wieńców i całego zbrojenia. Z powierzchni trzeba usunąć gruz, pył oraz resztki zaprawy. Pustaki i elementy betonowane należy obficie zwilżyć, ale bez pozostawiania zastoin wody.
W typowych wytycznych dla tego rozwiązania stosuje się beton co najmniej klasy C20/25, z kruszywem o uziarnieniu nie większym niż 8 mm. Nadbeton powinien mieć grubość przewidzianą w projekcie, często około 40 mm. Nie wolno samodzielnie zmieniać klasy betonu, ilości wody ani grubości warstwy.
Mieszankę podaje się i rozprowadza w sposób ciągły, przesuwając się prostopadle do belek. Nie należy dopuszczać do miejscowego gromadzenia dużej ilości betonu ani zrzucać go z wysokości na pustaki. Mieszankę trzeba zagęścić, zwracając uwagę na przestrzenie między pustakami, okolice wieńców, żeber oraz końce belek. Wibrację prowadzi się tak, aby nie przesunąć zbrojenia i nie uszkodzić pustaków.
Betonowanie powinno obejmować jednocześnie żebra, nadbeton i wieńce. Przerwy robocze można wykonywać tylko w miejscach i sposób zaakceptowany przez konstruktora. W trakcie prac należy kontrolować dostawę i jakość mieszanki zgodnie z wymaganiami projektu oraz właściwymi zasadami odbioru robót betonowych.
Uwaga wykonawcza: przy wysokiej temperaturze betonowanie najlepiej prowadzić poza okresem największego nasłonecznienia. Po rozpoczęciu wiązania strop trzeba chronić przed szybkim wysychaniem, przykryć materiałem ograniczającym parowanie i regularnie zraszać delikatnym strumieniem. Przy chłodzie należy zabezpieczyć mieszankę przed wychłodzeniem i przemarzaniem. Szczegółowy sposób pielęgnacji zależy od temperatury, wiatru, wilgotności i zaleceń dla użytego betonu.
Kontrola techniczna przed betonowaniem
Przed zamówieniem mieszanki wykonaj odbiór częściowy. Lista kontrolna powinna obejmować:
- Belki mają wymagane oparcie, rozstaw i poziom.
- Podpory są stabilne, usztywnione i rozmieszczone zgodnie z projektem.
- Pustaki są ułożone bez przesunięć, pęknięć i nieprzewidzianych szczelin.
- Wieńce mają właściwy przekrój, zbrojenie, zakotwienie i otulinę.
- Zbrojenie podporowe, żebra rozdzielcze i siatki nadbetonu są zamontowane.
- Strop jest oczyszczony, a pustaki zostały zwilżone przed betonowaniem.
- Pomosty robocze i trasa podawania mieszanki nie obciążają pustaków punktowo.
Pielęgnacja betonu i usuwanie podpór
Po zabetonowaniu nie wolno od razu obciążać stropu materiałami ani usuwać podpór. Beton wymaga czasu na uzyskanie wymaganej wytrzymałości, a tempo dojrzewania zależy między innymi od temperatury, wilgotności, rodzaju cementu i warunków pielęgnacji.
W praktyce często przyjmuje się okres 28 dni jako odniesienie dla osiągania wytrzymałości charakterystycznej betonu, ale termin demontażu podpór powinien wynikać z projektu, zaleceń kierownika budowy i rzeczywistego stanu konstrukcji. Zbyt wczesne usunięcie podparcia może spowodować nadmierne ugięcia, rysy i trwałe uszkodzenie stropu.
Każde odstępstwo od projektu, wątpliwość dotycząca nośności ścian, zmiana układu ścian działowych albo zamiana wariantu Teriva wymaga konsultacji z konstruktorem przed rozpoczęciem robót, nie po wykonaniu betonowania.
Artykuł ma charakter informacyjny i nie zastępuje projektu konstrukcyjnego, instrukcji producenta ani odbioru robót przez osobę z odpowiednimi uprawnieniami budowlanymi.
