Więźba dachowa jest drewnianym szkieletem dachu. Przenosi obciążenia z pokrycia, śniegu i wiatru na ściany nośne, dlatego jej wykonanie musi być zgodne z projektem konstrukcyjnym. Montaż przebiega od osadzenia murłat, przez ustawienie krokwi, aż po wykonanie usztywnień i wiatrownic.
Jaki typ więźby wybrać do budynku?
Rodzaj więźby wynika przede wszystkim z rozpiętości między ścianami nośnymi, geometrii dachu, kąta nachylenia połaci, rodzaju pokrycia oraz obciążeń śniegiem i wiatrem. Ostateczny przekrój elementów i ich rozstaw powinien określić projektant lub konstruktor. Podane zakresy mają charakter orientacyjny.
| Typ więźby | Rozpiętość ścian | Zastosowanie |
|---|---|---|
| Więźba krokwiowa | zwykle do około 7 m | Proste dachy, w których krokwie opierają się na murłatach i łączą w pary przy kalenicy. |
| Więźba krokwiowo-jętkowa | około 7–11 m | Dachy wymagające dodatkowego spięcia krokwi jętkami, czyli poziomymi belkami ograniczającymi ich ugięcie. |
| Więźba płatwiowo-kleszczowa | powyżej około 11 m | Większe i bardziej obciążone dachy, w których krokwie wspierają płatwie, słupy i kleszcze. |
W więźbie płatwiowo-kleszczowej płatwie są belkami podpierającymi krokwie, a kleszcze spinają elementy konstrukcji po obu stronach. Przy dachach nietypowych, wielospadowych lub z dużą liczbą lukarn nie należy dobierać rozwiązania wyłącznie na podstawie rozpiętości. Taką konstrukcję trzeba opracować indywidualnie.
Alternatywą dla tradycyjnego montażu jest więźba prefabrykowana z gotowych wiązarów. Elementy przygotowane w hali są dokładne wymiarowo i montuje się je według projektu oraz numeracji. Nie jest to jednak rozwiązanie, które można dowolnie zamienić z więźbą tradycyjną bez sprawdzenia projektu.
Jakie drewno i narzędzia przygotować?
Do wykonania więźby stosuje się najczęściej drewno iglaste, na przykład sosnowe lub świerkowe. Materiał powinien mieć parametry określone w projekcie, a dla typowych elementów konstrukcyjnych często stosuje się klasę wytrzymałości C24. Istotna jest także wilgotność. Drewno przeznaczone na więźbę powinno mieć wilgotność nie większą niż 18%, najlepiej po suszeniu komorowym.
Zbyt wilgotne elementy podczas wysychania kurczą się, paczą i mogą tracić stabilność. Sam napis „drewno konstrukcyjne” nie potwierdza jego jakości. Przy dostawie trzeba sprawdzić oznaczenie klasy, wilgotność, prostoliniowość oraz widoczne pęknięcia i ślady korozji biologicznej.
Przed rozpoczęciem prac należy przygotować dokumentację, miejsce składowania drewna i zabezpieczenia do pracy na wysokości. Potrzebne są także narzędzia oraz elementy montażowe:
- Piła, miara, kątownik, ołówek ciesielski, poziomica i sznur traserski.
- Młotek, wkrętarka, klucze do nakrętek i sprzęt do wykonywania zaciosów.
- Rusztowanie, pomosty robocze, kask, obuwie antypoślizgowe i szelki z linką asekuracyjną.
- Murłaty, krokwie, jętki, kleszcze, płatwie, słupy, miecze i wiatrownice zgodne z projektem.
- Kotwy, podkładki, nakrętki, gwoździe, wkręty konstrukcyjne, kątowniki i płytki perforowane.
- Papa lub inne oddzielenie drewna od muru, membrana wstępnego krycia, kontrłaty i łaty.
Drewno trzeba zaimpregnować zgodnie z wymaganiami projektu i zaleceniami producenta preparatu. Impregnacja nie naprawia jednak materiału o złej klasie, nadmiernej wilgotności ani wadliwych połączeń.
Jak zamontować więźbę dachową krok po kroku?
Prace rozpoczyna się dopiero wtedy, gdy ściany, wieniec, ściany kolankowe i kominy są wykonane zgodnie z projektem. Kominy powinny znajdować się co najmniej do poziomu połaci, aby można było prawidłowo rozplanować krokwie i zachować wymagane odstępy.
- Sprawdź podłoże i osie budynku – skontroluj poziom wieńca lub ścian, rozmieszczenie kotew, wymiary budynku oraz położenie kominów i planowanych okien dachowych. Kotwy nie mogą kolidować z krokwiami.
- Wykonaj izolację pod murłatami – na murze ułóż warstwę oddzielającą drewno od wilgoci przenikającej z konstrukcji murowanej. Murłaty powinny mieć równą, stabilną podstawę.
- Osadź murłaty – wywierć otwory w miejscach kotew, ustaw elementy równolegle do przeciwległych ścian i sprawdź odległość między nimi w kilku punktach. Dokręć nakrętki z dużymi podkładkami, bez miażdżenia drewna.
- Przygotuj wzornik krokwi – na podstawie projektu wyznacz zacios przy murłacie, długość krokwi, okap i połączenie kalenicowe. Powtarzalny wzornik ogranicza różnice między elementami.
- Ustaw wiązary skrajne – połącz pierwsze pary krokwi w kalenicy, zamocuj je do murłat i tymczasowo podeprzyj. Sprawdź pion, kąt nachylenia oraz położenie okapu.
- Ustaw pozostałe krokwie – rozmieść je zgodnie z projektem, kontrolując rozstaw, pion i górną płaszczyznę połaci. Sznur rozciągnięty między wiązarami skrajnymi pomaga utrzymać jedną linię kalenicy i okapu.
- Wykonaj podpory pośrednie – jeśli przewidziano je w projekcie, zamontuj płatwie, słupy, jętki, kleszcze i miecze. Słupów nie wolno samowolnie przesuwać ani usuwać, ponieważ obciążenia mogą trafić w miejsce, którego strop nie jest przygotowany do przenoszenia.
- Wykonaj połączenia – zaciosy, wręby i zakładki muszą mieć pełny, równy styk. Połączenia wzmacniaj elementami stalowymi zgodnie z projektem, używając łączników i wkrętów przeznaczonych do konstrukcji drewnianych.
- Usztywnij więźbę – zamontuj wiatrownice, deski lub inne stężenia przewidziane w projekcie. Wiatrownice stabilizują krokwie w kierunku podłużnym i ograniczają ryzyko przemieszczenia pod wpływem wiatru.
- Zabezpiecz konstrukcję przed warunkami atmosferycznymi – po odbiorze więźby ułóż membranę wstępnego krycia albo wykonaj rozwiązanie przewidziane w projekcie, a następnie zamontuj kontrłaty i łaty.
Membranę wstępnego krycia układa się zwykle od okapu, z zakładami wskazanymi przez producenta. Kontrłaty tworzą szczelinę wentylacyjną pod pokryciem. Folia nie powinna być przypadkowo przebijana, pofałdowana ani układana niewłaściwą stroną. Przy kominach, oknach i przejściach instalacyjnych trzeba wykonać szczelne połączenia bez zagłębień, w których mogłaby zatrzymywać się woda.
Nie pozostawiaj nieusztywnionej więźby bez ołatowania. Silny wiatr może przemieścić lub przewrócić elementy konstrukcji. Jeśli przerwa w pracach jest konieczna, więźbę trzeba zabezpieczyć zgodnie z zaleceniami kierownika budowy, między innymi przez wykonanie wiatrownic i tymczasowych stężeń.
Odległość drewna od komina należy przyjąć zgodnie z projektem, przepisami ochrony przeciwpożarowej oraz dokumentacją systemu kominowego. W praktyce często przyjmuje się co najmniej 30 cm od kanału dymowego lub spalinowego dla odkrytych elementów palnych. Odstęp może być zmniejszony do 15 cm w sytuacji przewidzianej przepisami i po zastosowaniu wymaganej osłony, na przykład tynku na siatce lub płyty o określonej odporności. W przypadku komina prefabrykowanego decydują także instrukcja i klasyfikacja konkretnego wyrobu. Nie wolno opierać elementów więźby na kominie.
Jak łączyć elementy więźby?
Tradycyjne złącza ciesielskie obejmują między innymi wręby, czopy i zakładki. Ich zadaniem jest dopasowanie elementów tak, aby obciążenia mogły być przekazywane przez powierzchnie styku drewna. Zacios pod krokwią powinien przylegać do murłaty na całej zaprojektowanej powierzchni, a nie opierać się tylko na wąskiej krawędzi.

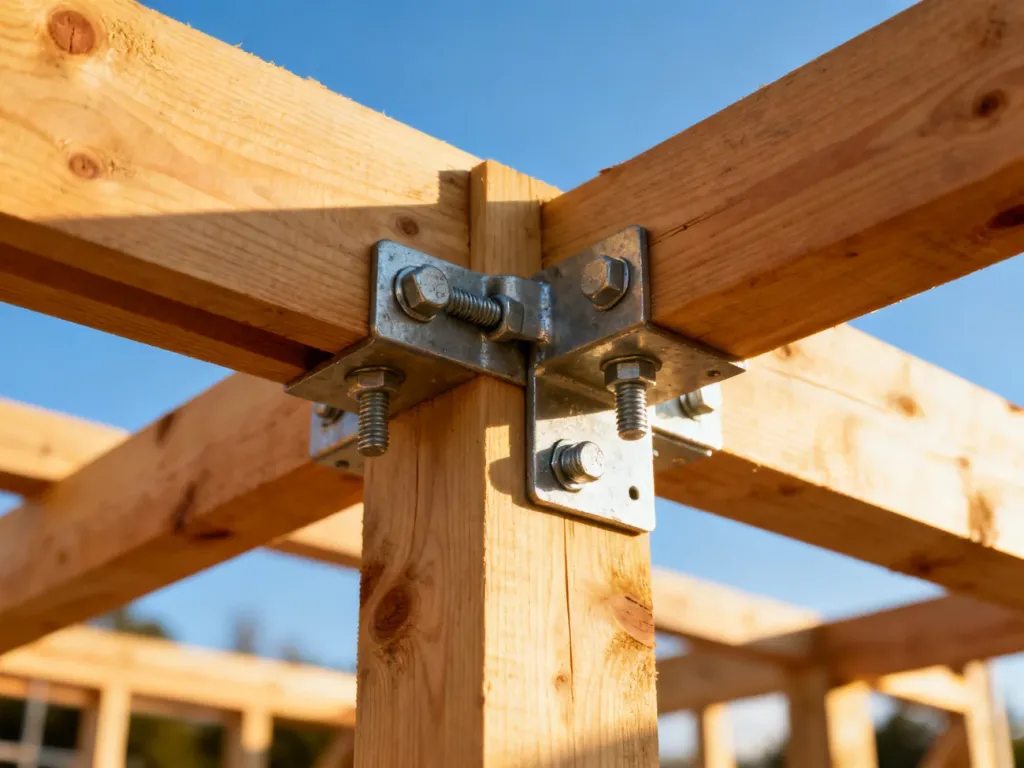

Łączniki stalowe, takie jak kątowniki, płytki perforowane, gwoździe i wkręty konstrukcyjne, stabilizują złącza i pomagają przenieść siły określone w projekcie. Nie zastępują jednak prawidłowego dopasowania drewna. Przy małej powierzchni styku nawet mocny łącznik może nie zabezpieczyć połączenia przed rozszczepieniem lub odkształceniem.
Rodzaj, liczba i rozmieszczenie łączników powinny wynikać z dokumentacji albo systemu producenta. Nie należy zastępować wkrętów konstrukcyjnych zwykłymi wkrętami do drewna ani zmieniać średnicy i długości elementów bez zgody konstruktora.
Jak odebrać wykonaną więźbę?
Odbiór powinien odbyć się przed zamknięciem konstrukcji membraną, deskowaniem lub ołatowaniem. Kierownik budowy sprawdza zgodność prac z projektem, a ustalenia i ewentualne poprawki należy odnotować w dokumentacji budowy. Podczas kontroli sprawdź przede wszystkim:
- Piony krokwi, poziom murłat, prostoliniowość kalenicy i równość okapów.
- Rozstaw krokwi oraz zgodność położenia elementów z projektem i wymiarami okien dachowych.
- Pełne przyleganie zaciosów i innych złączy na powierzchniach przewidzianych w projekcie.
- Kompletność gwoździ, wkrętów, kątowników, kotew, jętek, kleszczy i stężeń.
- Sztywność konstrukcji oraz brak nadmiernych ugięć, luzów, pęknięć i skręcenia elementów.
- Odstęp drewna od kominów, przewodów dymowych i spalinowych oraz brak oparcia więźby na kominie.
- Stan drewna, jego oznaczenie klasowe, brak świeżych śladów zawilgocenia i poprawność impregnacji.
- Przygotowanie przejść pod membranę, kontrłaty, łaty, okna dachowe, wentylację i obróbki.
Nie warto oceniać więźby wyłącznie z poziomu terenu. Niewielkie różnice w geometrii mogą stać się widoczne dopiero przy układaniu pokrycia, a ich naprawa po wykonaniu kolejnych warstw jest znacznie trudniejsza. Przy dużej rozpiętości, nietypowej geometrii, wymianie więźby w starym budynku lub zmianie położenia słupów potrzebna jest kontrola konstruktora.
Najbezpieczniej traktować montaż więźby jako pracę ekipy ciesielskiej prowadzonej według projektu, a nie jako konstrukcję do wykonania metodą prób i korekt na budowie. Precyzyjne murłaty, równe krokwie, pełne styki złączy, właściwe stężenia i odbiór przed ołatowaniem decydują o stabilności całego dachu.
